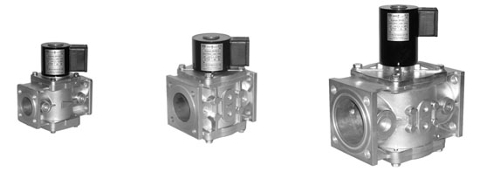

Клапаны на низкое давление (до 0,02 МПа, алюминиевый корпус)

Клапан электромагнитный отсечной двухпозиционный муфтовый предназначен для использования в системах дистанционного управления различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах.

Диапазон присоединительного (рабочего) давления, не более: 0,02 МПа

Частота включений, 1/час, не более: 1000

Потребляемая мощность электромагнитной катушки, в нагретом состоянии, не более:  25 Вт

Потребляемый ток, не более:

• для исполнения 220 В: 150 мА
• для исполнения 110 В: 300 мА
• для исполнения 24 В: 1300 мА

Климатическое исполнение:

• общепромышленное исполнение -УХЛ2 (-60...+40°С); У2 (-45...+40°С); У3.1 (-30...+40°С);
• взрывозащищенное исполнение -УХЛ1 (-60...+40°С); У2 (-45...+40°С).

Класс защиты:

• общепромышленное исполнение- IР65;
• взрывозащищенное исполнение - IP67.

Полный ресурс включений. не менее: 1 000 000

Материал корпуса:  алюминиевые сплавы АК120Ч, АК12ПЧ

Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана.

ВНИМАНИЕ! В данном типе клапанов отсутствуют отверстия для подключения дополнительных приборов (манометров, датчиков-реле давления, импульсных трубок и др.)

Клапаны фланцевые Ду 25, 40, 50, 65, 80, 100 мм (алюминиевый корпус)

Клапаны электромагнитные отсечные двухпозиционные фланцевые предназначены для использования в системах дистанционного управления различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа в различных трубопроводных системах.

Все типы клапанов могут быть оснащены бесконтактными датчиками положения индуктивного типа.
Все типы клапанов (кроме исполнения на 6 бар) могут быть оснащены ручными регуляторами расхода.

Тип присоединения: фланцевое для Ду 25, 40, 50, 65, 80, 100 мм.

Диапазон присоединительного давления:   до 0,5 бар;   до 1 бар;   до 2 бар;   до 3 бар,   до 4 бар,   до 6 бар (в зависимости от условного прохода и исполнения).

Напряжение питания клапанов:

• 220 В,  110 В,  24 В переменного тока;
• 220 В,  110 В,  24 В постоянного тока

Климатическое  исполнение:

• общепромышленное  исполнение -
  УХЛ2   (-60...+40°С) - только для исполнений без датчика положения;
  У2        (-45...+40°С);
  У3.1     (-30...+40°С);
• взрывозащищенное  исполнение - УХЛ1   (-60...+40°С) - только для исполнений без датчика положения;
  У2        (-45...+40°С).

Класс  защиты:

• общепромышленное  исполнение- IР65;
• взрывозащищенное  исполнение - IР67.

Материал  корпуса:  алюминиевые  сплавы  АК12ОЧ,  АК12ПЧ.

Монтажное  положение:

• Для Ду25, 40, 50 мм - любое, за исключением,  когда  электромагнитная  катушка  располагается  ниже  продольной  оси  клапана;
• Для Ду 65, 80, 100 мм - на горизонтальном трубопроводе (катушкой вверх)
