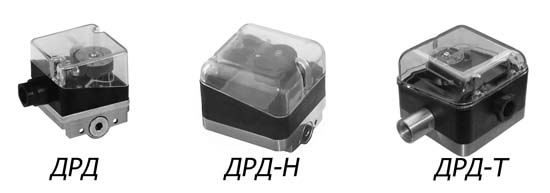

Предназначены для использования в системах контроля, управления и регулирования избыточного давления (напора) и вакуумметрического давления (тяги) газогорелочных устройств, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком природного, сжиженного газа, воздуха и другими газообразными  неагрессивными средами.

Датчики-реле давления соответствуют ТУ РБ 200020142.025-2000.



Cтруктура  обозначения:
    ДРД - Х Х Х
      1    2 3 4 5

1 - ДРД - обозначение серии
2 - Дефис
3 - Верхний предел уставки давления (мбар)
4 - Исполнение датчика:
      Н - для избыточного давления
      Т - для вакуумметрического давления
5 - Тип настройки датчика (за исключением ДРД-...Т):
      А - на повышение измеряемого давления
      Б - на понижение измеряемого давления

Корпусные детали датчика выполнены из коррозионно-стойких материалов (сплавы из цветных металлов, высокопрочная пластмасса, маслобензостойкая резина). Мембрана датчика изготовлена из прорезиненной ткани и выдерживает давление до 1,5 бар. Крышка  выполнена  из  прозрачной  пластмассы.

Величина давления срабатывания устанавливается с помощью винта  со шкалой.

Электрические провода присоединяются контактными зажимными винтами.



УралПриборКомплект

Телефон: (347) 260-42-87

E-mail: upk_ufa@mail.ru
Наименование датчикаТип измеряемого давленияРазмеры, ммДиапазон давления, мбарЗона возврата, мбарМасса, кг
ДлинаШиринаВысота
ДРД-12 Избыточное давление (напор)          806070 3...12 1...3 0,35
ДРД-40 10...40 2...5
ДРД-120 30...120 10...30
ДРД-400 100...400 20...80
ДРД-1000 200...1000 20...100
ДРД-5Н908080 0,6...5 0,4...1,4 0,45
ДРД-10Н 1...10 0,5...2
ДРД-50Н 5...50 1,5...12
ДРД-300Н 30...300 12...40
ДРД-1000Н 200...1000 40...100
ДРД-5ТВакуумметрическое давление (тяга)104 0,6...5 0,4...1,4 0,75
ДРД-10Т 1...10 0,5...2
ДРД-50Т 5...50 1,5...12





Общие технические характеристики датчиков-реле давления:

  • Климатическое исполнение  - У3.1  (-30...+60°С).
  • Температура рабочей среды -  -30°С...+60°С
  • Степень защиты по ГОСТ 14254 - IP54
  • Величина внешней утечки - не более 20 см3/ч
  • Ресурс включений - не менее 9 лет.

Предпочтительна установка датчика в положении, когда мембрана находится в вертикальном положении. При другой установке датчика возникают погрешности вследствие влияния массы подвижных деталей, что требует дополнительной настройки. Также  не  рекомендуется  располагать  датчик  сальниковым  вводом  вверх  во  избежание попадания влаги и конденсата внутрь датчика (рекомендуемое положение - сальником вниз).

Электрические  провода подключаются к контактам датчика с помощью зажимных винтов. Для подсоединения проводов рекомендуется использовать наконечники  вилочные  по  ГОСТ  22002.3.

Конструкция  датчика  допускает  использование  кабеля  диаметром  не  более  10  мм.

Датчики-реле предназначены  для  коммутации  мощности  не  более  300 ВА (cos φ=0,6)  при  напряжении  220 В для  цепей  переменного  тока  с  частотой  50 Гц  и  70 ВА  при  напряжении  24 В  для  постоянного тока.
