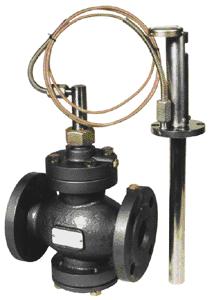

Регулятор температуры прямого действия типа РТ-ДО(ДЗ) предназначен для автоматического поддержания температуры регулируемой среды путем изменения расхода пара, жидких и газообразных сред, неагрессивных к материалам регулятора (корпус СЧ-15, седло 40Х13 или БрОЗЦ7С5Н1, клапан 20Х13, шток и термобаллон термосистемы 12Х18Н10Т ). Регулятор РТ-ДО - с двухходовым нормально открытым регулирующим органом; РТ-ДЗ - с двухходовым нормально закрытым регулирующим органом.

Область применения регуляторов:

- для систем центрального отопления;

- охладителей двигателей, конденсаторов и очистных станций;

- парогенераторов, печей, теплообменников, бойлеров, цистерн;

- обезжиривающих установок и гальванических сушильных шкафов;

- сушильных помещений и теплиц;

- трубопроводных магистралей.

ООО "УралПриборКомплект"

Телефон: (347)260-42-87

E-mail: upk_ufa@mail.ru

Характеристики

Значения

Диаметр условного прохода, мм

15

25

40

50

80

Диапазоны настройки регулируемой температуры, °C

0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180

Условная пропускная способность Кv, м3/ч

2,5

6,3

16

25

60

Зона пропорциональности, °C

10

12,5

Зона нечувствительности, °C

1

Постоянная времени, с

100

Допустимая протечка в % от Кv, не более

0,1

Температура регулируемой среды, °C

от -15 до +225

Длина дистанционной связи, м

1,6; 2,5; 4; 6; 10

Условное давление, МПа

1,0

0,63

Давление регулируемой среды, МПа

1,6

Максимальный перепад давления на регулирующем органе, МПа

0,6

0,4

Масса регуляторов, кг

7

9,5

14,5

22

40

Погрешность установки по шкале настройки, °C

± 3
