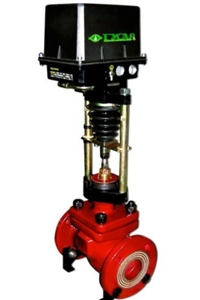

Клапан предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), в системах горячего водоснабжения, системах приточной вентиляции тепличных хозяйств и в других областях народного хозяйства как для автоматического регулирования технологических процессов, так и в качестве запорного устройства. Фторопластовое уплотнение в затворе обеспечивает требуемую герметичность в положении «закрыто».Материал основных деталей |
|
| Диаметр номинальный DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | Давление номинальное PN, МПа | 1,6 | 1,6 2,5 | 1,6 | | Пропускная характеристика | линейная | | Рабочий ход плунжера h, мм | 10 | 20 | 32 | 50 | | Условная пропускная способность Кvy, м³/ч | 0,1
0,16
0,25
0,4
0,63
1,6
2,5
3,2
4,0 | 1,6
2,5
4,0
6,3 | 1,6
2,5
4,0
6,3
10 | 6,3
10
16 | 10
16
25 | 16
25
40 | 25 40 63 | 40
63
100 | 63
100
160 | 100
160
250 | 160
250
400 | 250
400
630 | | Относительная протечка в затворе, % от Кvy | 0,001 (при ∆Рисп = PN) | | Рабочая среда | Вода, пар, воздух и др. жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | | Температура рабочей среды Т,°С | от -15 до +150 | | Присоединит. размеры и размеры уплотнит. поверхностей | исполнение 1 ряд 2 по ГОСТ12815 | | Тип ЭИМ | STmini, ST0 | ST0, ST0.1 | ST0.1, ST1 | ST1, ST2 | ST2 | | Масса клапана, кг | 5,5- 10 | 6-11 | 7- 12 | 9-13 | 12-18 | 16-20 | 31- 33 | 34- 36 | 43- 46 | 68-85 | 102 | 150 | |
