Персональный сайт - Регуляторы давления газа типа РДБК-1(п)-50, -100

Регуляторы давления газа типа РДБК предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городских и сельских населённых пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.

Регуляторы обеспечивают снижение входного давления газа и автоматическое поддержание заданного давления на выходе, независимо от изменения расхода газа и входного давления.

Параметр	Наименование
Параметр	РДБК-1-25	РДБК-1п-50/35	РДБК-1-50/35	РДБК-1-50/25	РДБК-1п-50/25	РДБК-1-100	РДБК-1п-100
Диаметр условного прохода, мм	25	50	50	50	50	100	100
Максимальное входное давление, МПа (кгс/см²)	1.2(12)	1,2(12)	1,2(12)	1,2(12)	1,2(12)	1,2(12)	1,2(12)
Диапазон настройки выходного давления, кПа (кгс/см²)	1-60	30-600	1-60	1-60	30-600	1-60	30-600 50
Диаметр седла, мм	-	35	35	25	25	50	50
Пропускная способность при входном давлении 0,1 МПа, м³/ч, не менее	400	900	900	320	320	1418	1418
Эффективная площадь мембраны регулирующего клапана, см²	-	500	500	500	500	930	930
Площадь условного прохода входного фланца, см²	-	19,6	19,6	19,6	19,6	78.5	78.5
Габаритные размеры, мм строительная длина	230	230	230	230	230	350	350
ширина	360	412	412	466	466	537	520
высота	280	278	278	278	278	450	450
Фланцы (конструкция и размеры) по ГОСТ 12815-80 на условное давление, МПа	-	1,6	1,6	1,6	1,6	1.6	1.6
Масса, кг, не более	28	36	39	39	36	95	90

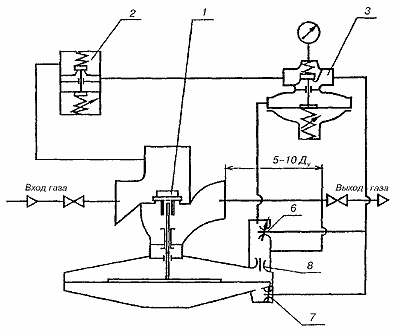

1 - регулирующий клапан;
2 - регулятор управления прямого действия;
3 - регулятор управления низкого давления;
6, 7 - регулируемые дроссели;
8 - дроссель.
