Регуляторы изготавливаются в климатическом исполнении УXЛ4 ГОСТ 15150-69 для работы при температурах от -30 до +45 °C.
Выпускаются в двух исполнениях: низкого давления и высокого.

Устройство и принцип работы

Устройство регулятора и схема работы приведены на рисунках 1, 2.

Давление газа из контролируемой точки по импульсному трубопроводу подается в колонку (стойку) 13, соединенную с надмембранной полостью мембранного привода и пилота 12. Газ входного давления поступает в стабилизатор 11, где дросселируется и поступает к пилоту 12. Подмембранные камеры стабилизатора и мембраны регулирующего клапана соединены импульсной трубкой, что обеспечивает постоянство перепада давления на клапане пилота. От пилота газ поступает под рабочую мембрану регулятора через регулируемый дроссель 17. Дроссели 15 и 17 обеспечивают работу регулятора без колебаний («качки») выходного давления.

Дроссель 16 служит для устранения возможной вибрации при работе регулятора.

Давление под рабочей мембраной регулятора регулируется пилотом в зависимости от расхода газа и входного давления. Величина выходного регулируемого давления на мембрану пилота сравнивается с заданным при настройке усилием регулировочной пружины пилота, вызывая перемещение клапана пилота и тем самым - изменение давления под рабочей мембраной регулятора. Выходное давление воздействует также и на рабочую мембрану регулятора, поступая в надмембранное пространство через колонку 13.

Этими воздействиями вызывается перемещение регулирующего клапана и восстановление необходимой величины регулируемого выходного давления в случае его отклонения от заданного значения.



Максимальное давление газа на входе в регулятор с седлом, МПа (кгс/см2) 140 мм

0,6(6,0)

105 мм

1,2(12)

Дy присоединительного патрубка, мм

200

Регулируемое выходное давление, кПа PДБK1H-200

0,5-17 17-60

PДБK1B-200

60-600

Пропускная способность по природному газу (р = 0,73 кг/м3) при входном давлении P1 = 0,1 МПа и выходном P2 = 0,001 МПа для регулятора с седлом различного диаметра, м3/ч 140 мм

9560

105 мм

5920

Эффективная площадь мембраны регулирующего клапана, см2

200

Точность поддержания регулируемого выходного давления, %

±10

Герметичность клапана

класс А, ГОСТ 9544-93

Габаритные размеры, мм строительная длина

600

ширина

650

высота

685

Масса, кг, не более

300

Два диапазона регулируемого выходного давления для регулятора низкого давления обеспечиваются двумя сменными регулировочными пружинами пилота.

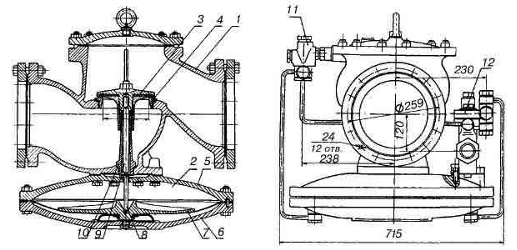

Регулятор давления газа PДБK1-200: 1 — корпус регулятора; 2 — мембранный привод; 3 — клапан с резиновым уплотнением; 4 — седло; 5 — верхняя мембранная крышка; 6 — нижняя мембранная крышка; 7 — узел мембраны; 8 — толкатель; 9 — шток; 10 — направляющая колонка; 11 — стабилизатор; 12 — регулятор управления (пилот); 11 — стабилизатор; 12 — регулятор управления (пилот); 13 — колонка крепления пилота; 14 — штуцер импульса выходного давления; 15, 16, 17 — регулируемые дроссели.
